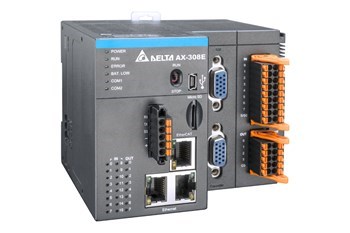

AS系列运动控制型CPU
发布时间:2022-04-11


产品特色



  • 含虚轴最多可同步控制32轴
    - AS516E(EtherCAT): 16轴/1ms,最高16实轴
    - AS524C(CANopen): 4轴/2ms,最高24实轴

  • 内置国际标准运动指令库,支持Jerk和BufferMode,运动路径间不停顿

  • 支持编码器轴和虚轴,无须加购编码器模块

  • 基本运动控制功能,方便快速上手:
    - 速度、位置、原点回归、扭矩、位置设置等单轴指令

  • 进阶运动控制功能,满足复杂工艺:
    - 提供电子齿轮、电子凸轮、旋切等应用指令
    - 支持G码/轴组指令:8轴直线插补、圆弧插补、螺旋插补

  • 支持AS系列模块,IO响应更及时

  • 程序兼容新一代DVP-MC系列运动控制CPU,跨平台转换轻松

  • 支持第三方EtherCAT从站(AS516E*),系统配置更弹性

  • 注: AS516E未来韧体将支持第三方从站功能

      应用领域



      • 电子制造、包装、印刷、封装、线切割、制药、数控裁板机、高速裁切机、CNC车床等设备

      技术规格

      运动控制网络:

      1. - AS516E: EtherCAT (100 Mbps)

      2. - AS524C: CANopen DSP402 (1 Mbps)

      同步轴数/时间: 含虚轴最多可同步控制32轴

      1. - AS516E(EtherCAT): 16轴/1ms,最高16实轴

      2. - AS524C(CANopen): 4轴/2ms,8轴/4ms,最高24实轴

      电子凸轮功能:

      1. - 凸轮表数量: 64

      2. - 单一凸轮关键点: 2048点

      程序/效能:

      1. - 程序容量:20 MB;变量容量:20 MB;G码256KB

      2. - 1GHz高速运算处理器,支持64位浮点数(LREAL)数据类型的运算

      通讯接口:

      1. - 编程/序列通讯口: USB(2.0)/RS232/RS485各1组

      2. - CANopen通讯口: 1组(DS301主站/从站)

      3. - Ethernet通讯口: 1组(AS516E) / 2组(AS524C),支持MODBUS TCP(Server/Client)及Ethernet/IP(Adapter)

      I/O界面:

      1. - 内置两个增量型编码器接口和一个SSI绝对型编码器接口

      2. - 主机内置I/O: 16DI(支持外部中断)/8DO

      3. - 最大I/O扩展点数: 1,024点

      4. - 最大扩展模块: 共32台(限制:模拟型模块最多16台)

      内置Mini SD卡槽

        内置RTC功能(需自行安装市售CR1620 3V电池)
